Compact Rotary Boring Equipment for 1m Diameter 10-Meter Deep Foundation Construction

Compact Rotary Boring Equipment for 1m Diameter 10-Meter Deep Foundation Construction

10 Meter Deep Rotary Boring Equipment

Compact Rotary Boring Equipment

1m Diameter Rotary Boring Equipment

Place of Origin:

China

Brand Name:

RanCheng

Certification:

CE, ISO 9001:2000

Model Number:

RCQ-10C

Contact Us
Request A Quote
Product Details
Drilling Depth:
10m
Drilling Diameter:
300-1000mm
Chassis:
Sany SY60C Excavator
Diesel Engine:
Kubota Engine V2607-DI-T0CF21 36KW
Power Head Torque:
35KN.m
Rotary Head Travel Distance:
1100mm
Highlight:

10 Meter Deep Rotary Boring Equipment

,

Compact Rotary Boring Equipment

,

1m Diameter Rotary Boring Equipment

Payment & Shipping Terms
Minimum Order Quantity
1
Price
Negotiable
Packaging Details
Standard shipping
Delivery Time
10-15 working days
Payment Terms
T/T, Western Union
Supply Ability
100sets per Month
Product Description

Mini Rotary Pile Drilling Rig For 10m Depth 1000mm Diameter Small Piling Machine

Product Description





The RCQ-10C space-optimized hydraulic boring system integrates with SANY SY60C excavator platforms to execute precision foundation engineering in spatially constrained environments. Through dynamic adjustment of operational tilt angles, working radii, and interchangeable tool configurations, this system achieves 1m diameter borehole formation capacity.


Ideal for restricted work zones including vertical transportation shafts, structural interiors, low-overhead clearance areas, and infrastructure corridors, this rotational boring solution has demonstrated particular efficacy in urban utility pole installations along constricted rights-of-way for municipal networks, thoroughfare upgrades, and rail electrification initiatives.


Engineered for mid-scale foundation projects, the RCQ-10C rotary boring apparatus combines operational economy with enhanced mobility. Its modular architecture enables standard freight vehicle transportation without drill string disassembly requirements, significantly reducing site mobilization durations for moderate-scale contractors.

Technical Parameters





Model RCQ-10C
Drilling depth (m) 10m
Drilling diameter (mm) 300-1000mm
Chassis Sany SY60C excavator
Diesel engine

Kubota engine V2607-DI-T0CF21

36KW

Rotary head
Power head torque (KN.m) 35KN.m
Rotary head travel distance 1100mm
Rotary speed (r/min) 10-45RPM
Rated lifting force 27KN
Rated pushing force 25KN
Winch
Main winch rated lifting force 38KN
Assisting winch rated lifting force 14KN
Chassis
Travel speed 3km/h
Max climbing gradient 30°
Chassis width 2000mm
Machine weight 9.3T
Machine transportation dimension 3450X2025X3400mm



Main advantages



Spatially Efficient Configuration: Engineered for operation in dimensional constraints including vertical access chambers, structural enclosures, and limited headroom zones.



Enhanced Drilling Capacity: Delivers 1000mm diameter borehole completion with accelerated cycle times for time-sensitive projects.



Mobility Advantages: Transport-optimized geometry enables logistics via conventional cargo carriers; requires no component disassembly for transit, expediting field deployment.



Economic Operation: Balances industrial-grade output with optimized cost-efficiency ratios, specifically calibrated for mid-tier contracting enterprises.



Intelligent Drilling Systems: Incorporates a hydraulic crawler undercarriage with auto-erecting mast and real-time load monitoring, ensuring operational precision and structural integrity.

Application

This pie drilling rig is primarily used for soft soil piling, including applications in foundations, seaports, bridges, reservoirs, and national defense construction. It is widely employed in rotary screw pile projects, pile engineering, drilling engineering, geological prospecting, and various building projects, including engineering blasting.

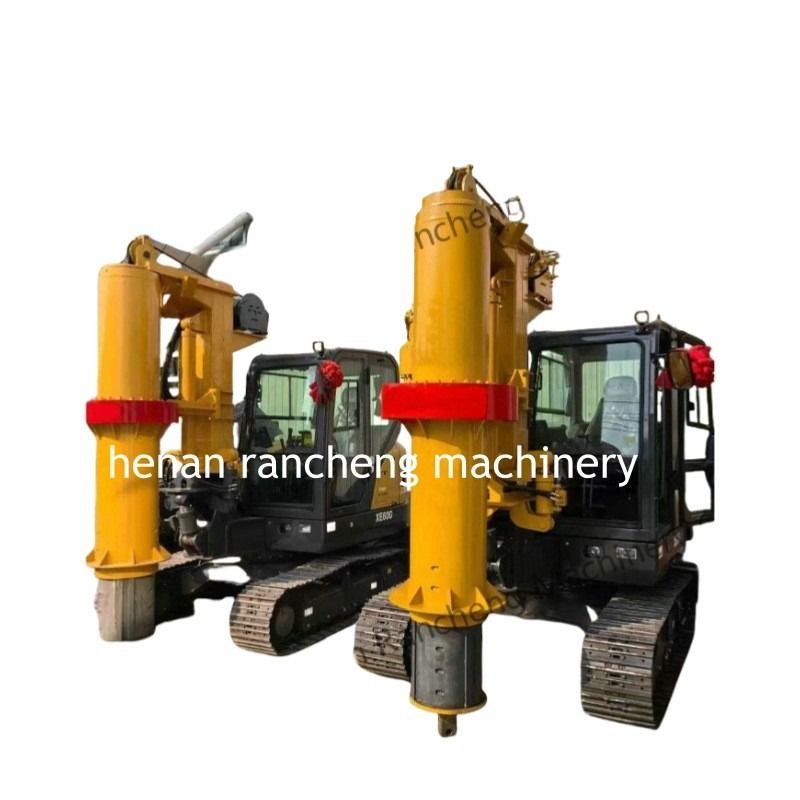

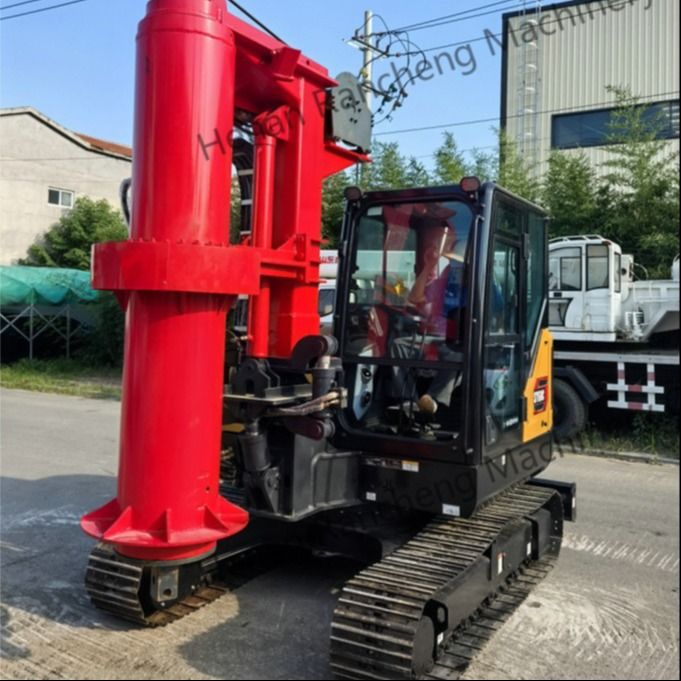

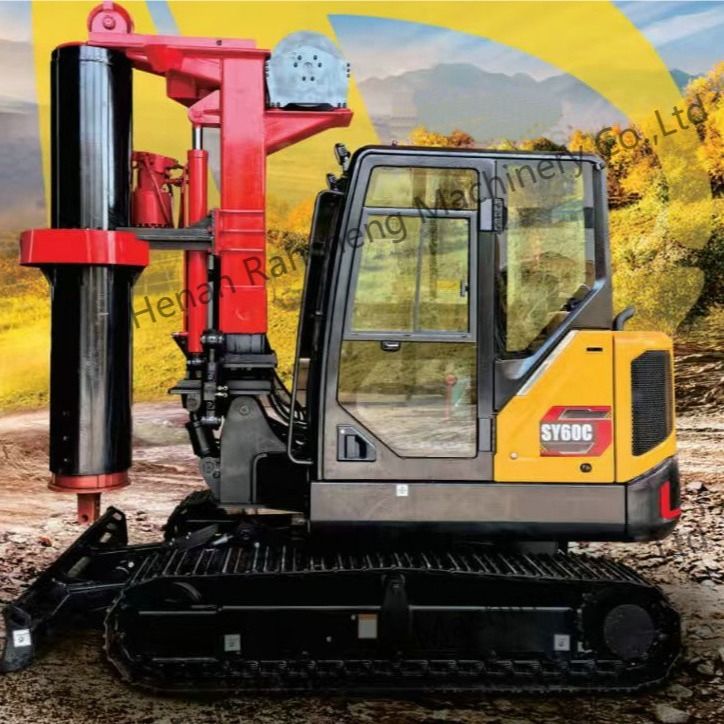

Compact Rotary Boring Equipment for 1m Diameter 10-Meter Deep Foundation Construction 0Compact Rotary Boring Equipment for 1m Diameter 10-Meter Deep Foundation Construction 1Compact Rotary Boring Equipment for 1m Diameter 10-Meter Deep Foundation Construction 2Compact Rotary Boring Equipment for 1m Diameter 10-Meter Deep Foundation Construction 3
